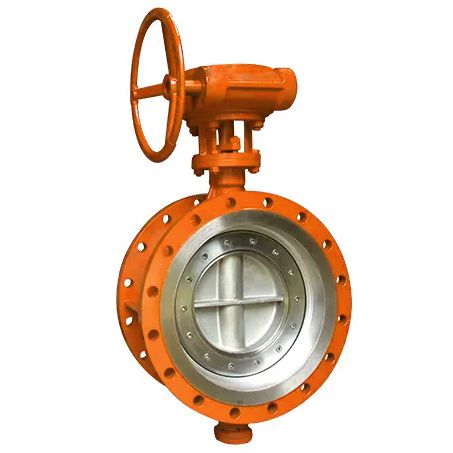

Vanne papillon triple excentration / Robinet à papillon triple excentration
Demander un Devis
Vanne papillon triple excentration / Robinet à papillon triple excentration
Applications
Nos vannes papillon à triple excentration de conception perfectionnée conviennent aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer et aux systèmes de canalisation de gaz.
Informations de base
Gamme de taille
DN50-DN2000
Plage de température T
-30-425℃
Pression de fonctionnement maximale admissible PN
1.0-2.5Mpa
Pression nominale
1.5-3.75Mpa (Coque) 1.1-2.75Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
No.
Pièce
Matériau
No.
Pièce
Matérieau
1
Corps de vanne
WCB, acier inoxydable , Alliage de monel
9
Manchon inférieur
PTFE + Brass
2
Valve Disc
WCB, acier inoxydable, Alliage de monel
10
Clé à vanne
acier inoxydable, alliage de monel
3
Joint torique
PTFE/PTFE+SS+graphite souple
11
Manchon supérieur
PTFE + laiton
4
Manchon de vanne
acier inoxydable, Alliage de monel
12
Nettoyeur d’emballage
acier inoxydable, Alliage de monel
5
Couvercle
WCB, acier inoxydable, Alliage de monel
13
Emballage
Flexible graphite, PTFE
6
Boulons
Alliage d'acier , acier inoxydable, Alliage de monel
14
Support de vanne
Acier au carbone
7
Joint d’étanchéité
Graphite souple
15
Boulons du support de vanne
Alliage d'acier , acier inoxydable, Alliage de monel
8
Bague d’écartement
acier inoxydable, Alliage de monel
16
Presse étoupe d’emballage
Acier au carbone, acier inoxydable
Types de vanne
Vanne papillon à triple excentration

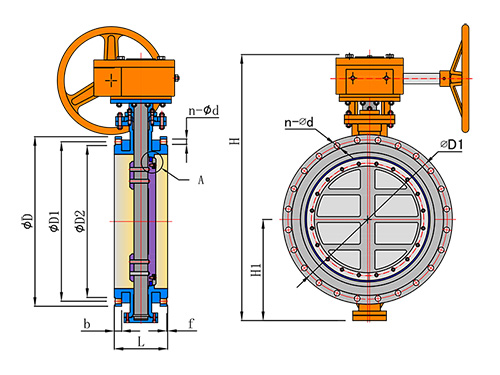

Vanne papillon triple excentrique à bride à vis sans fin
Nos vannes papillon à triple excentration sont fabriquées en acier inoxydable afin de résister à l'usure, ce qui les rend adaptées aux environnements exigeants.
Moulage intégré pour une excellente stabilité
Nos vannes papillon à triple excentration sont conçues au moyen d'un moule à processus de moulage intégré, ce qui permet d'obtenir une construction robuste et stable, ainsi qu'une bague d'étanchéité résistante à l'usure et à l'érosion.
Durée de vie prolongée avec un frottement minimal
La conception géométrique des composants d'étanchéité réduit les frottements au minimum, ce qui prolonge nettement la durée de vie de nos vannes.
