Actionneur pour valves
L'actionneur de vanne est un dispositif conçu avec soin par notre société qui permet de contrôler l'ouverture, la fermeture et la régulation des vannes. Il peut actionner ces dernières de manière automatique sur la base de signaux de commande afin de réguler le débit des fluides. Nous proposons quatre sortes d'actionneurs de vannes, à savoir les actionneurs manuels, les actionneurs à engrenage à vis sans fin, les actionneurs de vannes pneumatiques et les actionneurs de vannes électriques.
Applications
Nos actionneurs pour vannes sont destinés aux systèmes de canalisations chimiques, aux systèmes de transport de fluides dans les centrales électriques, aux systèmes de canalisations de transport de vapeur dans les aciéries, ainsi qu'aux systèmes de canalisations de transport de fluides lorsqu'ils sont combinés à des vannes.

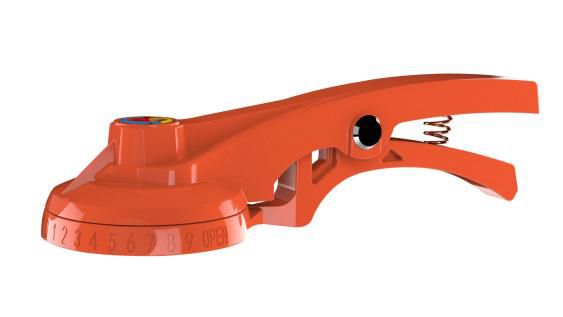

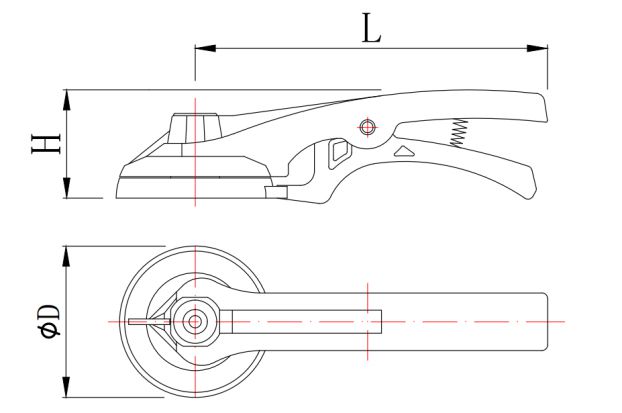

Actionneur manuel de vanne (actionneur à levier)
Demander un Devis
Spécifications
Taille | ØD | H | L |
DN32 | 55 | 37.5 | 122.5 |
DN40-80 | 72 | 53 | 178 |
DN100-150 | 92 | 63 | 248 |

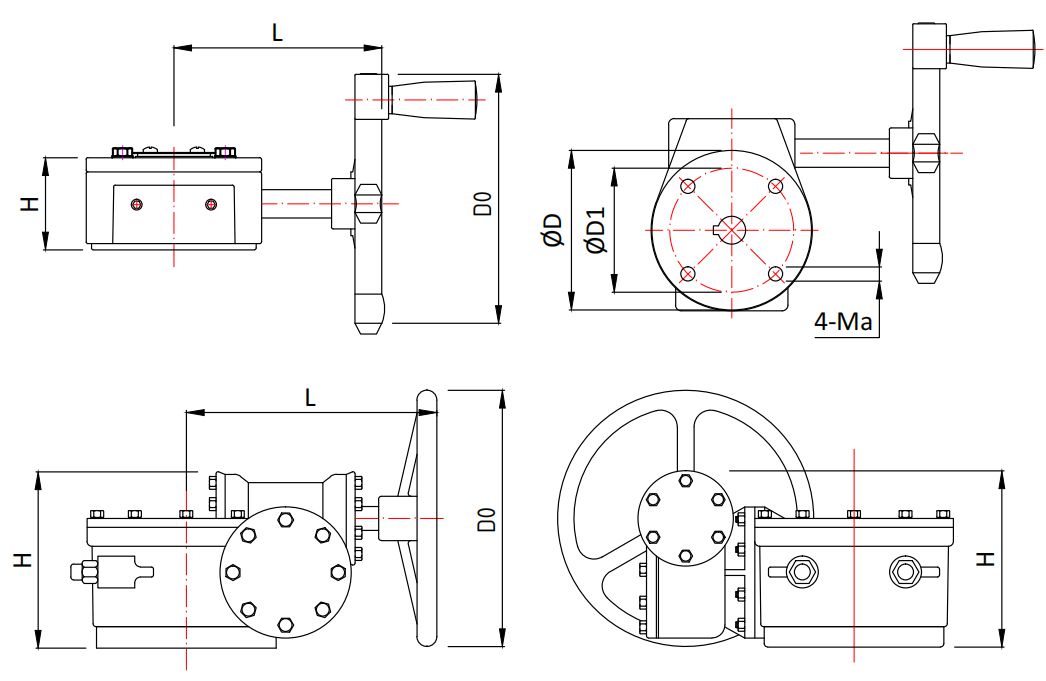

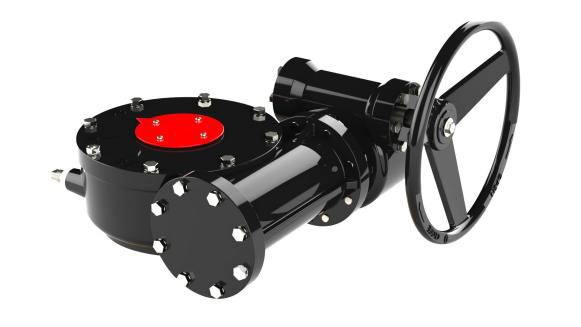

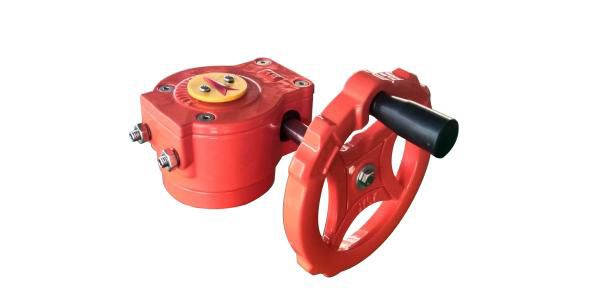

Actionneur à vis sans fin
Demander un Devis
Spécifications
Taille | ØD | ØD1 | n-Ma | H | L | D0 | Notes |
DDN40-80 | 72 | 50 | 4-M6 | 52 | 148 | 136 | Simple étage |
DN100-150 | 92 | 70 | 4-M8 | 52 | 148 | 136 |
DN200-250 | 125 | 102 | 4-M10 | 76 | 193 | 263 |
DN300-350 | 150 | 125 | 4-M12 | 79 | 210 | 263 |
DN400-450 | 175 | 140 | 4-M16 | 150 | 301 | 400 | Double étage |
DN500 | 210 | 165 | 4-M20 | 175 | 317 | 300 |
DN600 | 210 | 165 | 4-M20 | 186 | 334 | 300 |
DN700-800 | 300 | 254 | 8-M16 | 215 | 280 | 400 |
DN900-1000 | 300 | 254 | 8-M16 | 245 | 330 | 400 |
DN1200 | 350 | 300 | 8-M20 | 320 | 440 | 430 |

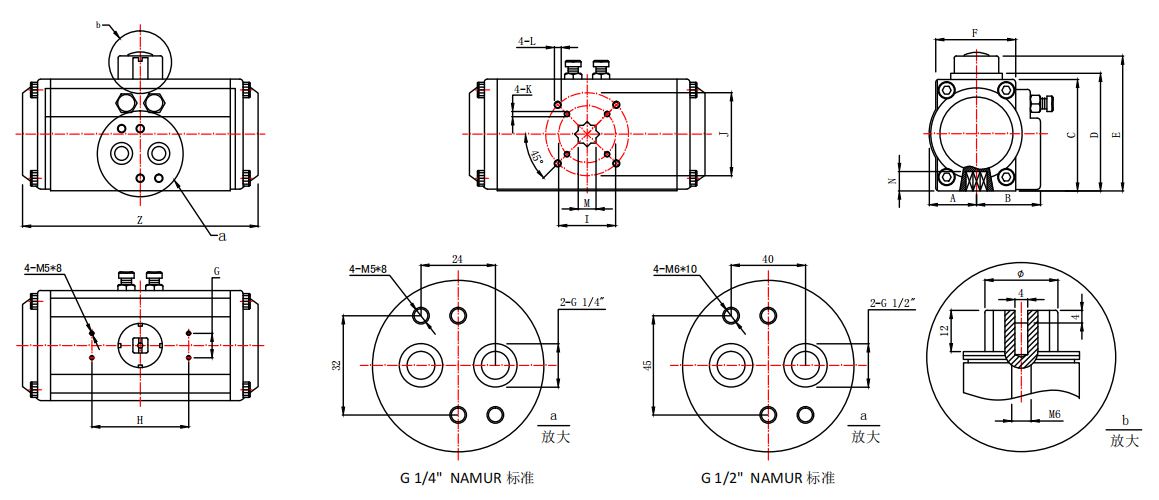

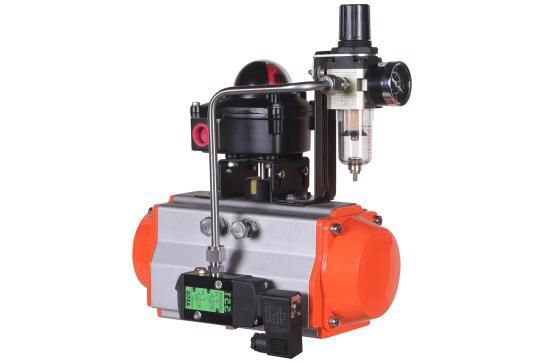

Actionneur pneumatique pour vannes
Demander un Devis
Spécifications
Taille | A | B | C | D | E | F | G | H | I | J | K | L | M | N | Z | Ø | Interfaces pour Gaz |
DA/SR-52 | 30 | 42 | 66 | 72 | 92 | 65 | 30 | 80 | Ø36 | Ø50 | M5*8 | M6*10 | 11 | 14 | 147 | Ø40 | NAMUR G 1/4" |
DA/SR-63 | 36 | 47 | 81 | 88 | 108 | 72 | 30 | 80 | Ø50 | Ø70 | M6*10 | M8*13 | 14 | 18 | 168 | Ø40 | NAMUR G 1/4" |
DA/SR-75 | 42 | 53 | 94 | 100 | 120 | 81 | 30 | 80 | Ø50 | Ø70 | M6*10 | M8*13 | 14 | 18 | 184 | Ø40 | NAMUR G 1/4" |
DA/SR-83 | 46 | 57 | 99 | 109 | 129 | 92 | 30 | 80 | Ø50 | Ø70 | M6*10 | M8*13 | 17 | 21 | 204 | Ø40 | NAMUR G 1/4" |
DA/SR-92 | 50 | 59 | 111 | 117 | 137 | 98 | 30 | 80 | Ø50 | Ø70 | M6*10 | M8*13 | 17 | 21 | 262 | Ø46 | NAMUR G 1/4" |
DA/SR-105 | 58 | 64 | 123 | 133 | 153 | 110 | 30 | 80 | Ø70 | Ø102 | M8*13 | M10*16 | 22 | 26 | 268 | Ø46 | NAMUR G 1/4" |
DA/SR-125 | 68 | 75 | 146 | 155 | 185 | 128 | 30 | 130 | Ø70 | Ø102 | M8*13 | M10*16 | 22 | 26 | 301 | Ø46 | NAMUR G 1/4" |
DA/SR-140 | 75 | 77 | 161 | 172 | 202 | 138 | 30 | 130 | Ø102 | Ø125 | M10*16 | M12*20 | 27 | 31 | 390 | Ø60 | NAMUR G 1/4" |
DA/SR-160 | 87 | 87 | 184 | 197 | 227 | 158 | 30 | 130 | Ø102 | Ø125 | M10*16 | M12*20 | 27 | 31 | 458 | Ø60 | NAMUR G 1/4" |
DA/SR-190 | 103 | 103 | 216 | 230 | 260 | 189 | 30 | 130 | ∕ | Ø140 | ∕ | M16*25 | 36 | 40 | 525 | Ø60 | NAMUR G 1/4" |
DA/SR-210 | 113 | 113 | 236 | 255 | 285 | 210 | 30 | 130 | ∕ | Ø140 | ∕ | M16*25 | 36 | 40 | 532 | Ø60 | NAMUR G 1/4" |
DA/SR-240 | 130 | 130 | 265 | 289 | 319 | 245 | 30 | 130 | ∕ | Ø165 | ∕ | M20*25 | 46 | 50 | 602 | Ø60 | NAMUR G 1/4" |
DA/SR-270 | 147 | 147 | 299 | 326 | 356 | 273 | 30 | 130 | ∕ | Ø165 | ∕ | M20*25 | 46 | 50 | 722 | Ø60 | NAMUR G 1/2" |

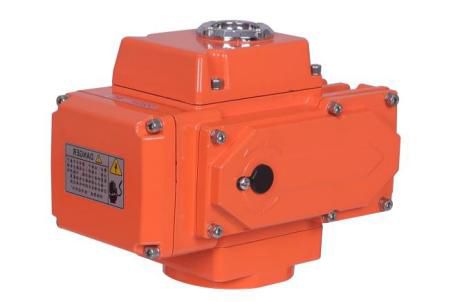

Actionneur électrique pour vannes
Demander un Devis
Spécifications

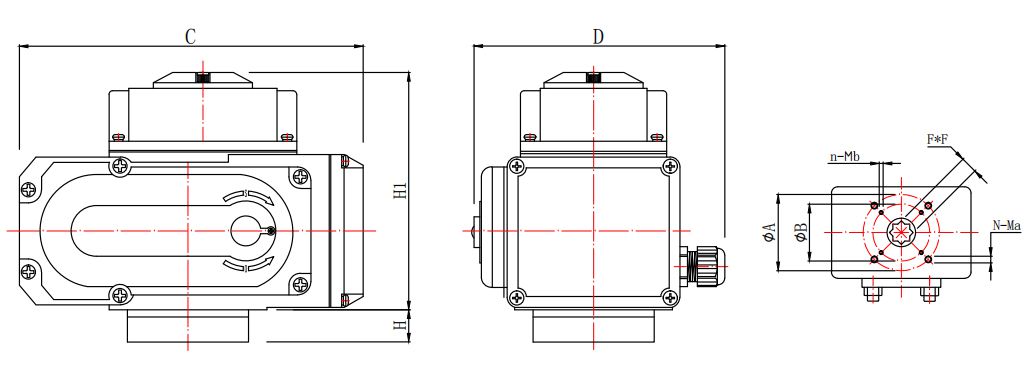

Type | øA | øB | C | D | H | H1 | F*F | n-Ma | n-Mb |
SKD-05 | 50 | 36 | 155 | 124.5 | 23 | 115 | 9, 11, 14 | 4-M6 | 4-M5 |
SKD-10 | 70 | 50 | 208 | 141 | 34 | 117 | 11, 14, 17 | 4-M8 | 4-M6 |
SKD-16 | 70 | 50 | 208 | 141 | 34 | 117 | 11, 14, 17 | 4-M8 | 4-M6 |
SKD-25 | 102 | 70 | 256 | 153 | 48 | 141 | 14, 17, 22 | 4-M10 | 4-M8 |
SKD-50 | 102 | 70 | 256 | 153 | 48 | 141 | 14, 17, 22 | 4-M10 | 4-M8 |
