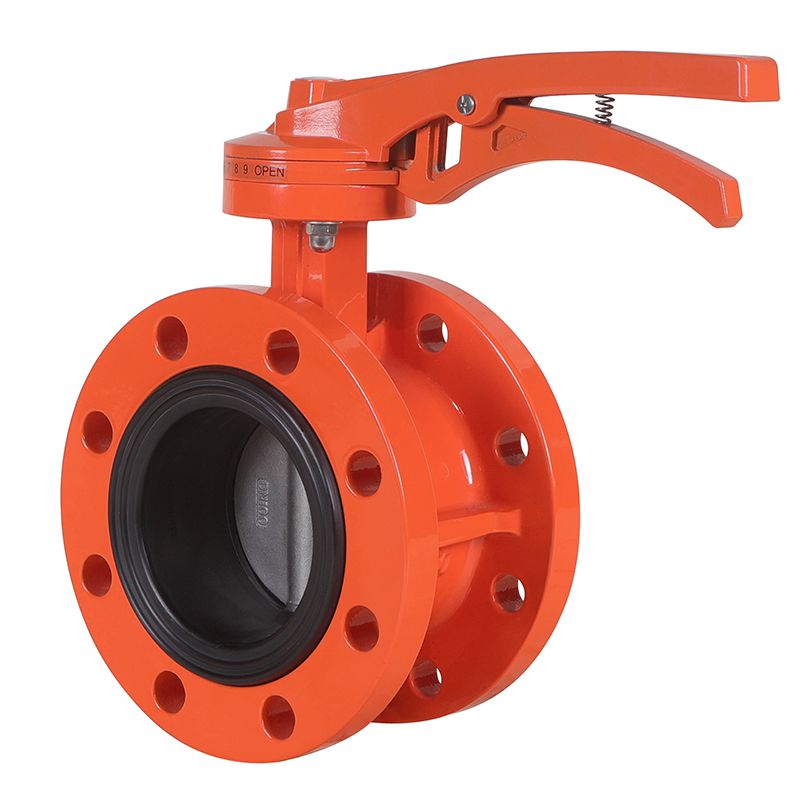

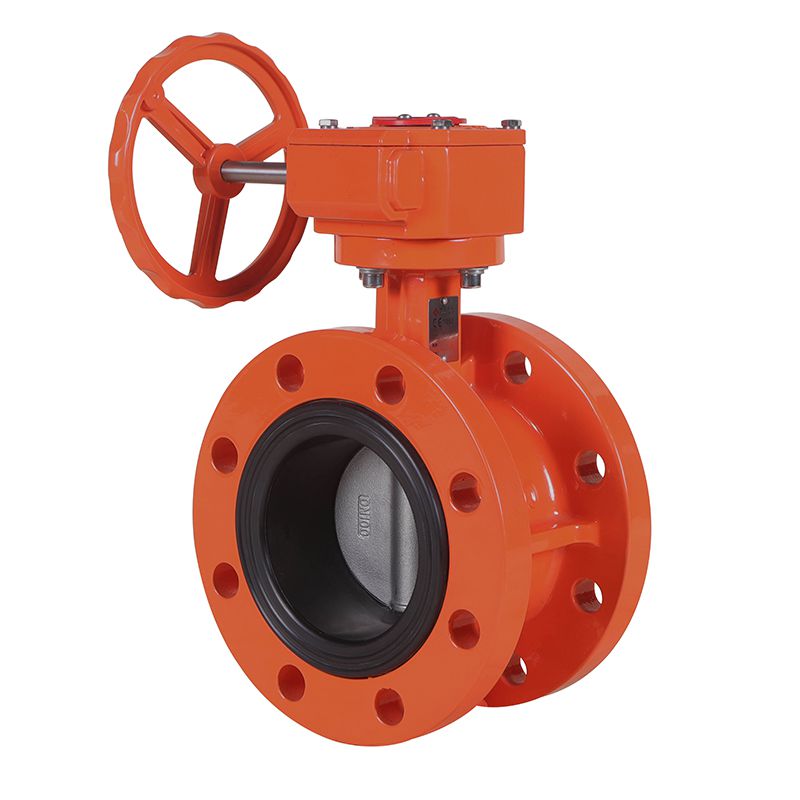

Vanne papillon à brides / Robinet à papillon à brides / Vanne papillon à levier

Applications

Nos vannes papillon à brides de haute performance sont destinées aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer, aux systèmes de canalisation de gaz et aux systèmes de transport d'acides et de bases faibles.

Informations de base
Gamme de taille
DN40-DN1200
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps de vanne Fonte, acier inoxydable, acier moulé, bronze d'aluminium 7 Engrenage à vis sans fin Fonte
2 Disque de vanne QT450 nickelé, QT450 revêtu de nylon, bronze d'aluminium, acier inoxydable 304, acier inoxydable 316, acier inoxydable 316L, acier inoxydable 2507, acier inoxydable 1.4469 et acier inoxydable 1.4529 8 Boulons 45#, Acier inoxydable
3 Siège de vanne (caoutchouc) EPDM, NBR, FTFE, silicone, élastomère fluoré, EPM résistant à la chaleur et EPM résistant à l'usure 9 Anneau de retenue 50# Mangalliage
4 Tige supérieure 45#, 304, 316, 420 Acier inoxydable 10 Rondelle de butée 45# Acier galvanisé
5 Tige inférieure 45#, 420 Acier inoxydable 11 Joint d'étanchéité 45# Acier galvanisé
6 Tige de retenue UPVC, 45# 12 Manchon lubrifiant PTFE
Spécifications

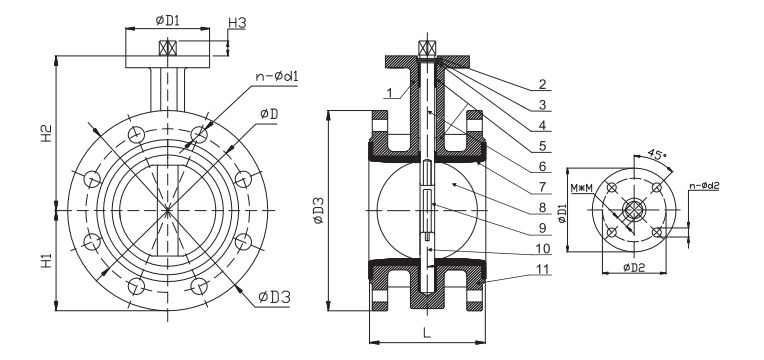

Spécifications
Taille ØD ØD1 ØD2 ØD3 n-Ød1 n-Ød2 H1 H2 H3 M*M L
DN40 110 72 50 150 4-Ø18 4-Ø7 76 136 11 11*11 110
DN50 125 72 50 165 4-Ø18 4-Ø7 81 142 11 11*11 110
DN65 145 72 50 185 4-Ø18 4-Ø7 96 146 11 11*11 114
DN80 160 72 50 200 4-Ø18 4-Ø7 98 152 11 11*11 116
160 200 8-Ø18
DN100 180 92 70 220 8-Ø18 4-Ø10 111 175 14 14*14 129
DN125 210 92 70 250 8-Ø18 4-Ø10 128 181 17 17*17 142
DN150 240 92 70 285 8-Ø22 4-Ø10 143 200 17 17*17 142
DN200 295 125 102 340 8-Ø22 4-Ø12 172 233 22 22*22 154
295 340 12-Ø22
DN250 350 125 102 395 12-Ø22 4-Ø12 199 265 22 22*22 167
355 405 12-Ø26
DN300 400 150 125 445 12-Ø22 4-Ø14 231 298 27 27*27 180
410 460 12-Ø26
DN350 460 150 125 505 16-Ø22 4-Ø14 253 326 27 27*27 192
470 520 16-Ø26
DN400 515 175 140 565 16-Ø26 4-Ø18 266 367 40 36*36 218
525 580 16-Ø30
DN450 565 175 140 615 20-Ø26 4-Ø18 299 408 40 36*36 224
585 640 20-Ø30
DN500 620 210 165 670 20-Ø26 4-Ø22 327 434 50 46*46 231
650 715 20-Ø33
DN600 725 210 165 780 20-Ø30 4-Ø22 385 506 50 46*46 270
770 840 20-Ø36
DN700 840 300 254 895 24-Ø30 8-Ø18 456 556 70 64*64 293
840 910 24-Ø36
DN800 950 300 254 1015 24-Ø33 8-Ø18 487 604 70 64*64 318
950 1025 24-Ø39
DN900 1050 300 254 1115 28-Ø33 8-Ø18 555 688 80 74*74 328
1050 1125 28-Ø39
DN1000 1160 300 254 1230 28-Ø36 8-Ø18 621 738 80 74*74 413
1170 1255 28-Ø42
DN1200 1380 350 298 1455 32-Ø39 8-Ø22 775 925 90 84*84 473
1390 1485 32-Ø48
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12238-89 ISO/DIN10631-91, AP1598
Dimension face à face GB12221-89 ISO5752-88
Raccordement de la bride GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Test de vanne GB/T13927-92 ISO/DIN 5208-87
Marque de vanne GB12220-89 ISO/DIN 5209-87
Exigences en matière d'alimentation des vannes GB/T12252 ／
Connexion fiable de la bride

Les robinets à papillon à brides possèdent une surface surélevée sur les composants qui s'insère fermement dans une rainure correspondante sur la surface opposée, garantissant ainsi une connexion parfaite.

Une solution parfaite pour les tuyauteries à usage intensif

Les vannes papillon à brides sont conçues pour les applications de tuyauteries lourdes où la durabilité et la fiabilité sont cruciales.

Performance polyvalente

Conçues avec des matériaux de qualité optimale et une conception adaptée, nos vannes papillon à brides offrent d'excellentes performances dans les environnements commerciaux et industriels, même dans des conditions de température extrêmes.
