Vanne à guillotine / Robinet-vanne à guillotine / Vanne guillotine / Vanne à couteau

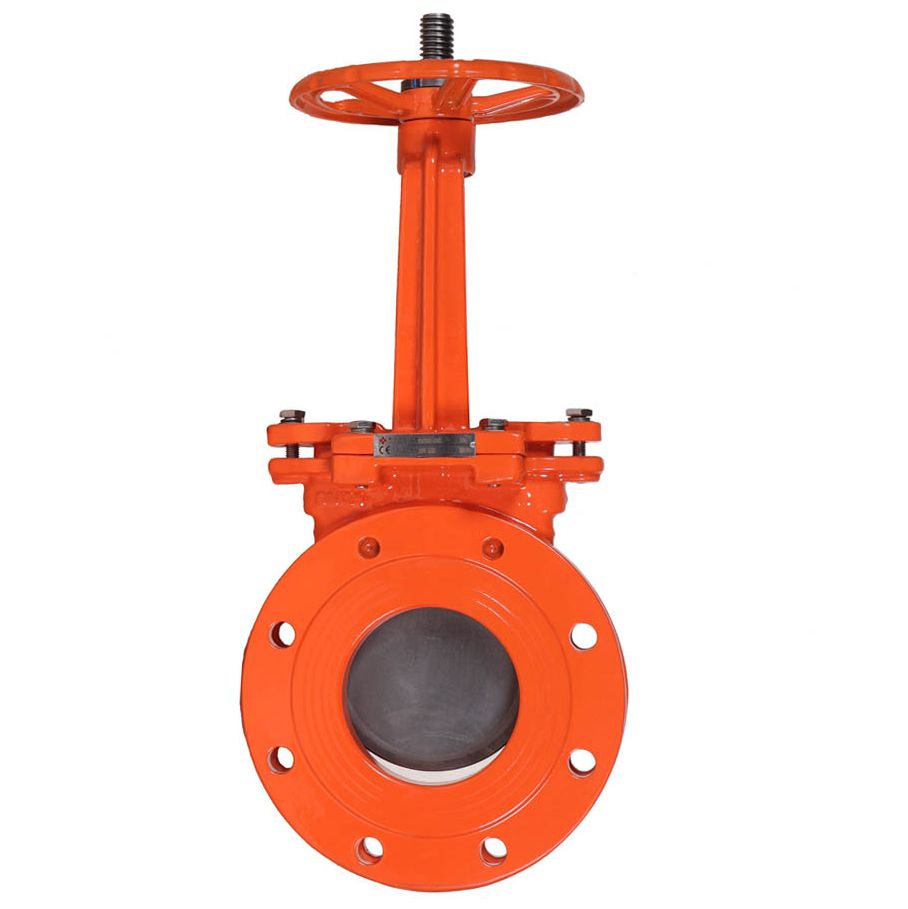

Le robinet-vanne à guillotine ou vanne à couteau est un robinet-vanne en acier inoxydable doté d'un outil tranchant adapté à la manipulation de fluides visqueux et lourds, ou d'autres fluides abrasifs. Sa simplicité et sa facilité opérationnelle en font un excellent produit pour les usines de traitement des eaux usées, les cimenteries et les installations minières.

Applications

Les vannes à guillotine conviennent à un grand nombre d'applications, notamment les systèmes de transport de poudre, les systèmes de transport de boues et les systèmes de transport d'eaux usées.

Informations de base
Gamme de taille
DN50-DN800
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
Fluides applicables
Poudre, boue, eaux usées, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps de vanne Acier inoxydable, Acier moulé 5 Volant de vanne WCB
2 Disque de vanne Acier inoxydable 6 Boulons 45#, Acier inoxydable
3 Siège de vanne FTFE, Fluoroélastomère, Acier inoxydable, Acier au carbone 7 Presse étoupe Acier inoxydable, Acier moulé
4 Tige de vanne 2Cr13 8 Garniture Graphite
Spécifications

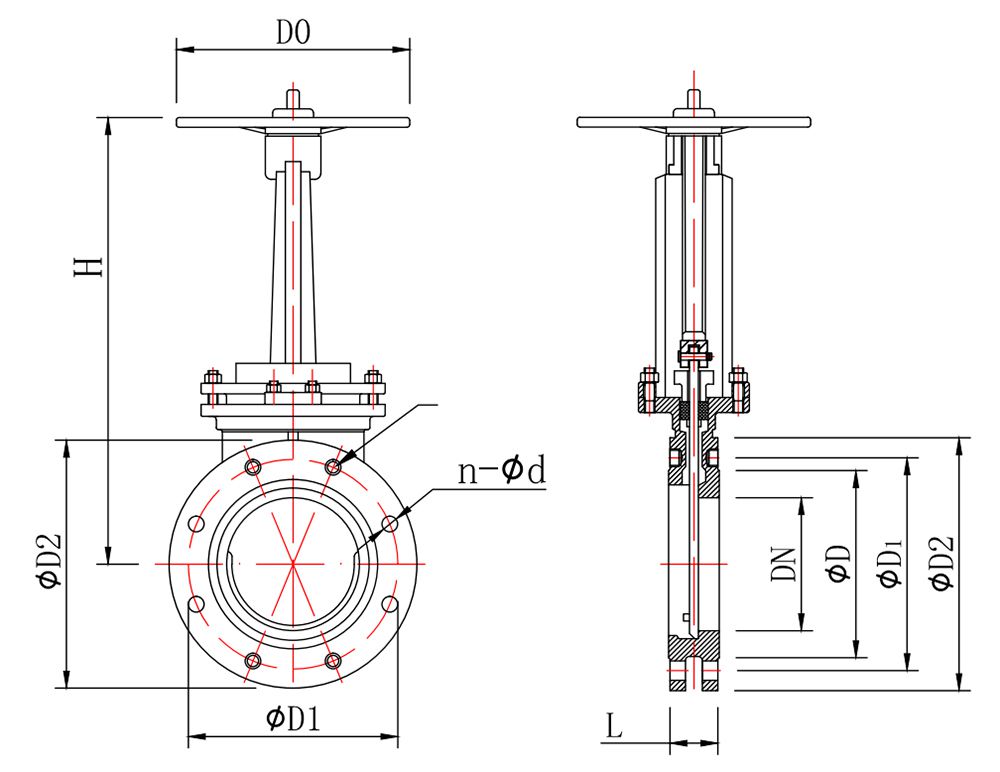

Spécifications
Taille L ØD ØD1 ØD2 H n-Ød (PN10) n-Ød (PN16) D0
DN50 50 100 125 160/165 285 4-Ø18 4-Ø18 180
DN65 50 120 145 180/185 298 4-Ø18 4-Ø18 200
DN80 50 135 160 195/200 315 8-Ø18 8-Ø18 220
DN100 50 155 180 215/220 365 8-Ø18 8-Ø18 240
DN125 58 185 210 245/250 400 8-Ø18 8-Ø18 280
DN150 58 210 240 280/285 475 8-Ø22 8-Ø22 300
DN200 70 265 295 335/340 540 8-Ø22 12-Ø22 320
DN250 70 320 350/355 390/405 630 12-Ø22 12-Ø26 360
DN300 76 368/375 400/410 440/460 780 12-Ø22 12-Ø26 400
DN350 90 428/436 460/470 500/520 885 16-Ø22 16-Ø26 450
DN400 100 482/485 515/525 565/580 990 16-Ø26 16-Ø30 500
DN450 100 532/548 565/585 615/640 1100 20-Ø26 20-Ø30 550
DN500 115 585/608 620/650 670/715 1200 20-Ø26 20-Ø33 600
DN600 115 685/718 725/770 780/840 1450 20-Ø30 20-Ø36 700
DN700 160 788/800 840/840 895/910 1700 24-Ø30 24-Ø36 700
DN800 190 899/905 950/950 1010/1025 2000 24-Ø33 24-Ø39 700
Certifications
Article Norme
Conception et fabrication GB12238-89
Dimension face à face GB12221-2005
Raccordement de la bride GB9113-2000
Test de vanne JB/T 9092-1999
Exigences en matière d'alimentation des vannes GB12220-89
Compétences spécialisées dans le moulage de qualité supérieure

Grâce à notre atelier spécialisé et à nos capacités remarquables de moulage, nous pouvons répondre efficacement à vos exigences en matière de robinets-vannes à guillotine.

Durable et Résistant à la corrosion

Nous sélectionnons minutieusement les matériaux et adoptons des techniques modernes qui rendent nos robinets-vannes à guillotine particulièrement résistants aux effets corrosifs des acides, notamment lorsqu'il s'agit de substances visqueuses.

Lames de coupe durables

Nos lames en acier, prévues pour la coupe de matériaux solides ou lourds, sont spécifiquement étudiées pour conserver leurs arêtes vives pendant de longues périodes d'utilisation.
