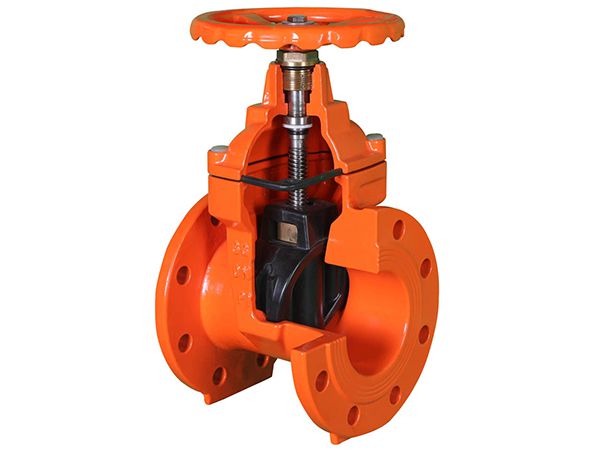

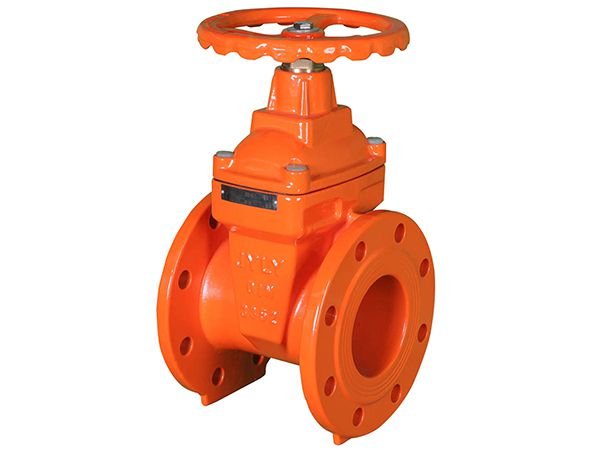

    Robinet-vanne à tige non montante
    Robinet-vanne à tige non montante Robinet-vanne à tige non montante
    Demander un Devis

    Robinet-vanne à tige non montante / Vanne à guillotine à tige non montante / Robinet-vanne avec tige non montante

    Le robinet-vanne à tige non montante est une catégorie remarquable de robinet-vanne dont la tige est intégrée dans le corps de la vanne et n'est pas visible de l'extérieur. Cette construction perfectionnée permet de réduire au minimum le risque de contamination du fluide transporté dans les canalisations.

    Applications

    Les robinets-vannes avec tige non montante conviennent parfaitement à de nombreuses applications, notamment les systèmes de transport d'eau, les systèmes de canalisation d'eau de mer, les systèmes de canalisation de gaz, les systèmes de transport de fluides alimentaires et les systèmes de transport d'acides faibles et de bases.

    Informations de base
    Gamme de taille
    DN50-DN600
    Plage de température T
    0-100℃
    Pression de fonctionnement maximale admissible PN
    1.0-1.6Mpa
    Pression nominale
    1.5-2.4Mpa (Coque)
    1.1-1.76Mpa (Joint)
    Fluides applicables
    Eau douce, eau de mer, air, acide-base faible, etc.
    Matériaux
    No. Partie Matériau No. Partie Matériau
    1 Corps et chapeau de vanne QT450 6 Joint torique EPDM
    2 Disque de vanne QT450+EPDM 7 Garniture PTFE
    3 Tige de vanne 2Cr13 8 Boulons Acier inoxydable, 45#
    4 Écrou de tige de vanne Bronze d’aluminium 9 Écrous Acier inoxydable, 45#
    5 Presse-étoupe QT450 10 Volant de vanne WCB

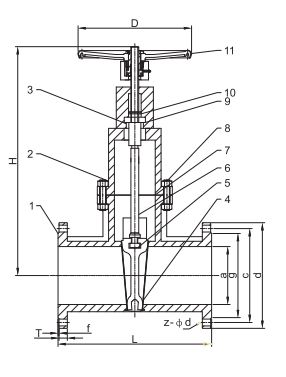

    Spécifications
    Spécifications
    Taille L H D d c g n-Ød T f
    PN10/16 PN10/16 PN10 PN16
    DN50 178 241 138 158 125 99 4-Ø18 4-Ø18 17 2
    DN65 190 270 173 180 145 118 4-Ø18 4-Ø18 17 2
    DN80 203 292 173 196 160 132 4-Ø18 8-Ø18 19 3
    DN100 229 333 200 215 180 156 8-Ø18 8-Ø18 20 3
    DN125 254 384 230 250 210 184 8-Ø18 8-Ø18 20 3
    DN150 267 420 230 280 240 211 8-Ø23 8-Ø23 20 3
    DN200 292 512 270 336 295 266 8-Ø23 12-Ø23 21 3
    DN250 330 602 350 405 350/355 319 12-Ø23 12-Ø25 25 3
    DN300 356 705 350 460 400/410 370 12-Ø23 12-Ø25 28 4
    DN350 381 782 450 515 460/470 430 16-Ø23 16-Ø25 28 4
    DN400 406 880 480 580 515/525 475 16-Ø25 16-Ø30 28 4
    DN450 432 980 600 650 565/585 530 20-Ø25 20-Ø30 29 4
    DN500 457 1055 600 670/715 620/650 580 20-Ø25 20-Ø34 29 4
    DN600 508 1260 600 780/810 725/770 680 20-Ø30 20-Ø40 38 4
    Certifications
    Article Norme
    Conception et fabrication GB12234
    Dimension face à face GB12221-89
    Raccordement de la bride JB/T-79
    Test de vanne JB/T-9092
    Caractéristiques
    • Siège de vanne à fond plat : Le robinet-vanne à étanchéité progressive présente un fond plat semblable à celui des conduites d'eau, ce qui évite la formation de débris et facilite l'écoulement des fluides.
    • Revêtement intégral en caoutchouc : Le disque de vanne est revêtu sur les faces interne et externe d'un caoutchouc de qualité remarquable. La technologie perfectionnée de vulcanisation du caoutchouc garantit des dimensions géométriques précises après la vulcanisation. Le caoutchouc est collé de manière sûre à la plaque d'obturation en fonte ductile, de manière à empêcher tout détachement, à maintenir une élasticité exceptionnelle et à assurer une étanchéité supérieure.
    • Résistance à la corrosion : Le corps de la vanne est protégé par un revêtement en poudre de résine époxy, ce qui lui confère une excellente résistance à la corrosion et à la rouille et lui offre la possibilité d'être utilisé dans les canalisations d'eaux usées.
    • Triple joint torique : La tige de vanne présente un triple joint torique, ce qui atténue la résistance au frottement pendant le fonctionnement et restreint fortement les risques de fuite. Cette construction permet de remplacer le joint sans avoir à interrompre l'écoulement de l'eau.
    • La vanne est réalisée en fonte ductile, ce qui la rend plus légère que les robinets-vannes conventionnels, facilitant ainsi l'installation et la maintenance tout en assurant une excellente résistance aux chocs.
    • Les robinets-vannes à tige non montante sont dotés d'une tige de manœuvre logée à l'intérieur du corps de vanne. La tige n'est pas exposée aux environnements extérieurs, ce qui les rend aptes à des applications où la sensibilité à la contamination de la tige est un enjeu, telles que le contrôle des fluides dans les canalisations hygiéniques.
