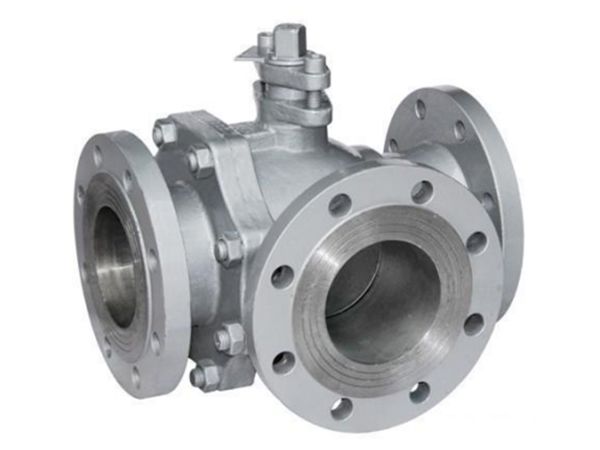

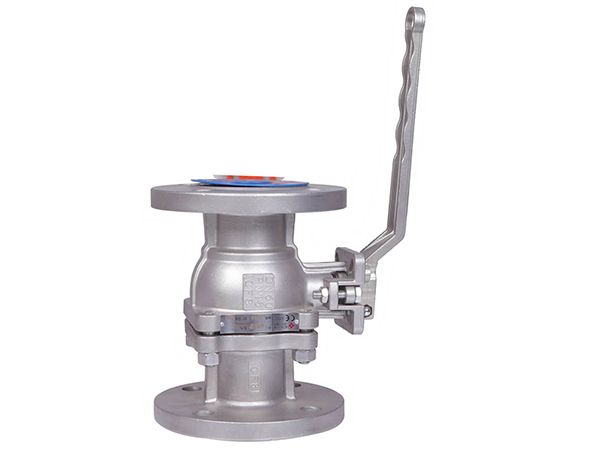

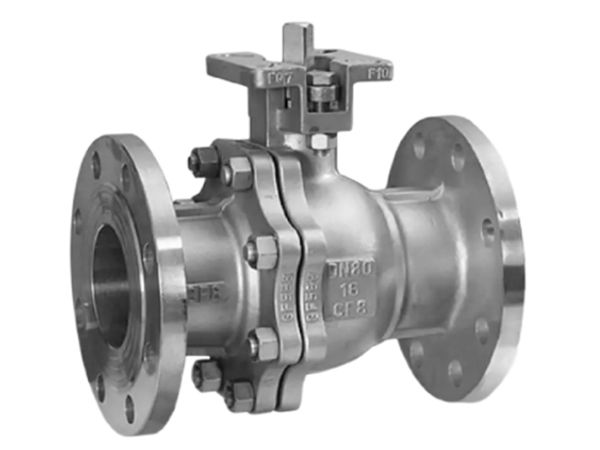

Robinet à bille à brides / Vanne à bille à brides

Applications

Notre vanne à bille à brides hautement fiable convient à de nombreuses applications, notamment les conduites de distribution d'eau, les conduites de distribution de chauffage, les conduites de transport de fluides à haute température et à haute pression dans les aciéries et les conduites de transport de pétrole.

Informations de base
Gamme de taille
DN15-DN200
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-2.5Mpa
Pression nominale
1.5-3.75Mpa (Coque)
1.1-2.75Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Caractéristiques
  • Résistance à l'usure : Le noyau de vanne est conçu en alliage soudé par pulvérisation et le joint torique est réalisé en alliage soudé par recouvrement, ce qui permet une usure réduite au minimum pendant le fonctionnement de la vanne (avec un coefficient de dureté de 65 à 70).
  • Performances d'étanchéité remarquables : Les vannes à bille à brides sont affûtées manuellement afin de garantir un ajustement optimal entre le noyau de vanne et le joint torique, ce qui permet d'obtenir des performances d'étanchéité exceptionnelles.
  • Fonctionnement aisé, même lorsque les forces externes dépassent la force de précontrainte du ressort.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps et Chapeau de vanne CF8, CF8M, CF3, CF3M, WCB 5 Garniture FTFE, Graphite
2 Noyau de vanne CF8, CF8M, CF3, CF3M, WCB 6 Joint torique PTFE
3 Siège de vanne FTFE, PPL 7 Boulons Acier inoxydable, 35CrMoA
4 Tige de vanne CF8, CF8M, CF3, CF3M, 2Cr13 8 Écrous Acier inoxydable, 45#, 35CrMoA

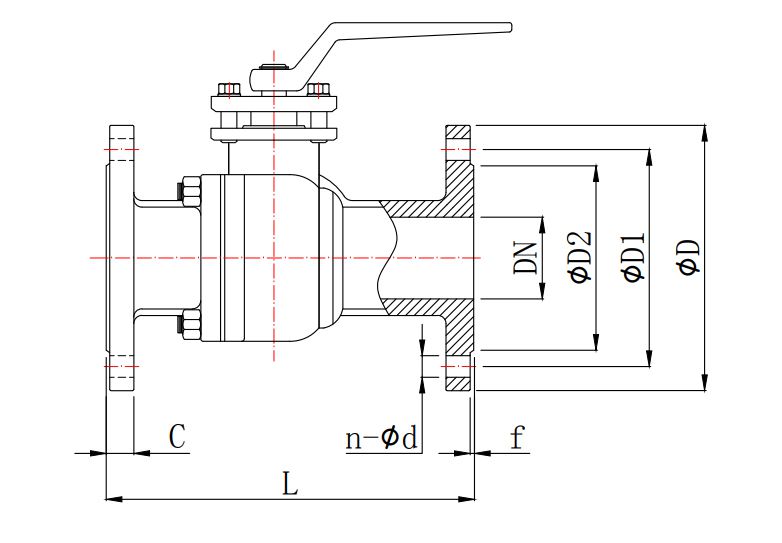

Spécifications
Spécifications
Taille L ØD ØD1 ØD2 C f n-Ød
DN15 130 96 66 46 14 2 4-Ø14
DN20 140 106 76 64 14 2 4-Ø14
DN25 160 116 86 66 14 2 4-Ø14
DN32 166 136 100 76 16 3 4-Ø18
DN40 180 146 110 85 18 3 4-Ø18
DN50 200 160 126 100 18 3 4-Ø18
DN65 220 180 146 118 20 3 8-Ø18
DN80 260 196 160 132 20 3 8-Ø18
DN100 280 216 180 165 20 3 8-Ø18
DN125 320 246 210 186 22 3 8-Ø18
DN150 360 280 240 210 24 3 8-Ø22
DN200 400 336 296 266 26 3 12-Ø22
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12237 BS5351, ANSI B16.34
Dimension face à face GB12221-89 ANSI B16.10
Raccordement de la bride JB/T-79 ANSI B16.5
Test de vanne JB/T-9092 API598
