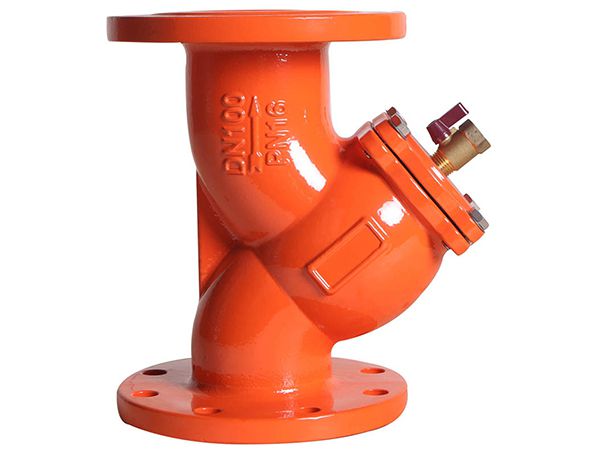

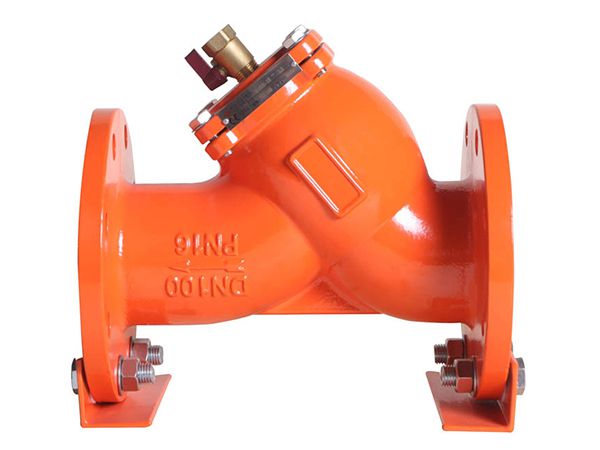

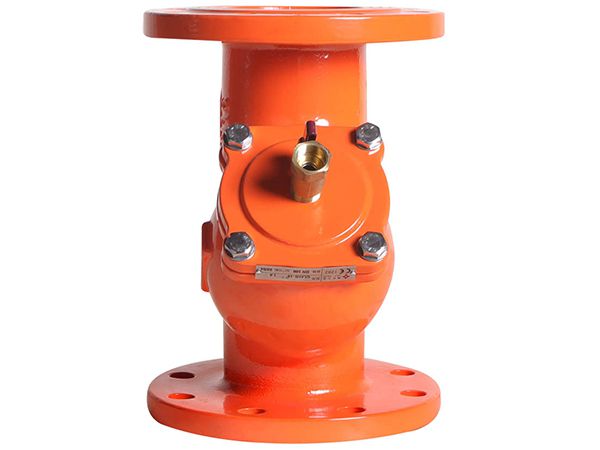

Crépine en Y / Filtre à tamis en Y

La crépine en Y est un accessoire de filtration nécessaire dans les systèmes de canalisation pour le transport des fluides. Les filtres de type Y sont en général placés à l'entrée des détendeurs de pression, des vannes de décharge, des vannes de régulation de niveau ou d'autres dispositifs afin d'éliminer les impuretés du fluide et de garantir ainsi le fonctionnement régulier des vannes et des équipements.

Informations de base
Gamme de taille
DN20-DN600
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
Fluides applicables
Eau chaude, eaux usées, eau de mer, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps de vanne QT450, WCB, CF8, CF8M 4 Joint torique EPDM, NBR, PTFE
2 Chapeau QT450, WCB, CF8, CF8M 5 Boulons 45#, Acier inoxydable
3 Filtre Acier inoxydable 6 Connecteur 45#, WCB
Spécifications

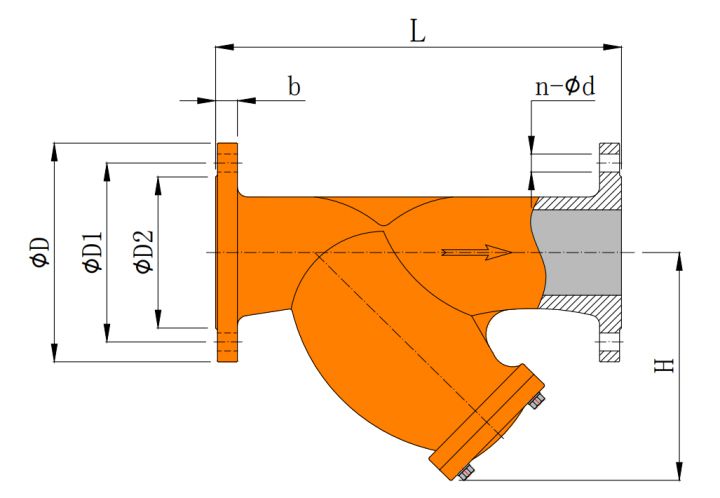

Spécifications
Taille L H ØD ØD1 ØD2 b n-Ød
1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa 1.6Mpa 2.5Mpa
DN20 145 113 105 105 75 75 55 55 14 16 4-Ø14 4-Ø14
DN25 155 143 115 115 85 85 65 65 14 16 4-Ø14 4-Ø14
DN32 180 166 135 135 100 100 78 78 16 18 4-Ø18 4-Ø18
DN40 195 184 145 145 110 110 85 85 16 18 4-Ø18 4-Ø18
DN50 215 213 160 160 125 125 100 100 16 20 4-Ø18 4-Ø18
DN65 250 303 180 180 145 145 120 120 18 22 8-Ø18 8-Ø18
DN80 280 328 195 195 160 160 135 135 20 22 8-Ø18 8-Ø18
DN100 300 385 215 230 180 190 155 160 20 24 8-Ø18 8-Ø22
DN125 340 465 245 270 210 220 185 188 22 28 8-Ø18 8-Ø26
DN150 385 530 280 300 240 250 210 218 24 30 8-Ø22 8-Ø26
DN200 450 665 335 360 295 310 265 278 26 34 12-Ø22 12-Ø26
DN250 528 720 405 425 355 370 320 332 30 36 12-Ø26 12-Ø30
DN300 590 805 460 485 410 430 375 390 34 40 12-Ø26 16-Ø30
DN350 680 862 520 550 470 490 435 448 34 44 16-Ø26 16-Ø33
DN400 775 908 580 610 525 550 485 505 36 48 16-Ø30 16-Ø36
DN450 853 929 640 660 585 600 545 555 40 50 20-Ø30 20-Ø36
DN500 908 1000 705 730 650 660 608 610 44 52 20-Ø33 20-Ø36
DN600 1135 1200 840 840 770 770 718 718 48 56 20-Ø36 20-Ø39
Certifications
Article Norme
Conception et fabrication GB12238-89
Dimension face à face GB12221-2005
Raccordement de la bride GB9113.1-2000, GB/T9119-2010
Test de vanne GB/T13927-92
Exigences en matière d'alimentation des vannes GB12220-89
Caractéristiques
  • Conception structurelle avancée : La crépine Y se distingue par sa conception avancée, sa faible résistance et son drainage commode.
  • Compatibilité avec de nombreux fluides : Les filtres en Y conviennent à de nombreux fluides, notamment l'eau, le pétrole et le gaz. Les mailles classiques sont de 18 à 30 pour l'eau, de 10 à 100 pour le gaz et de 100 à 480 pour l'huile.
  • Simple et fiable : Nos crépines en Y présentent une construction simplifiée, une excellente fiabilité, un démontage et un assemblage faciles, ainsi qu'un nettoyage et une maintenance aisés.
  • Options variées de maillage des crépines : Grâce à une panoplie de spécifications de mailles de filtre, les crépines en Y peuvent répondre aux exigences de filtration de diverses conditions et fluides. Elles sont économiques et disposent d'une durée de vie prolongée.
