Vanne papillon à siège résilient

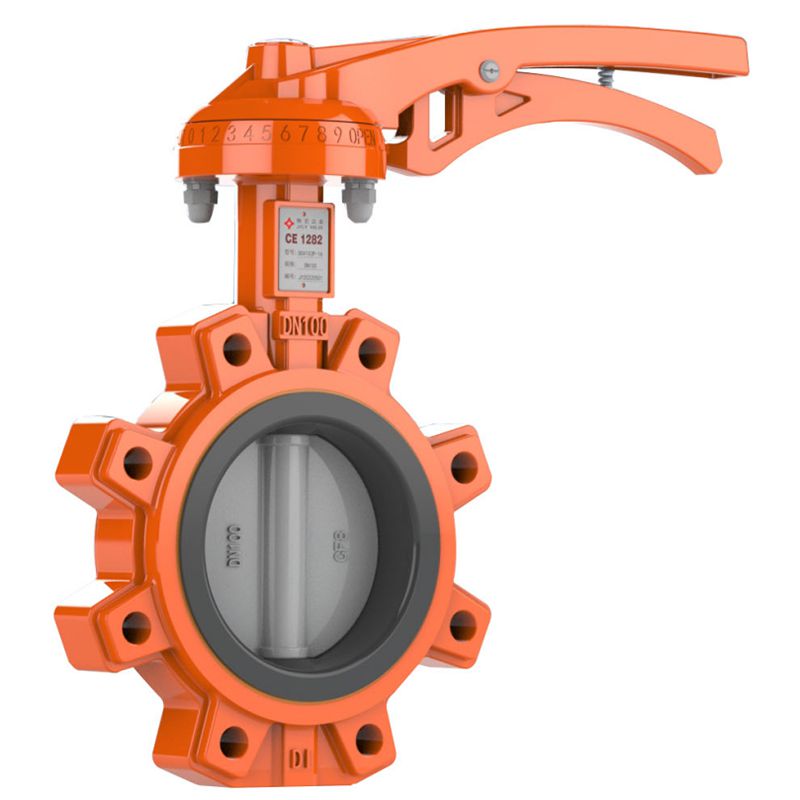

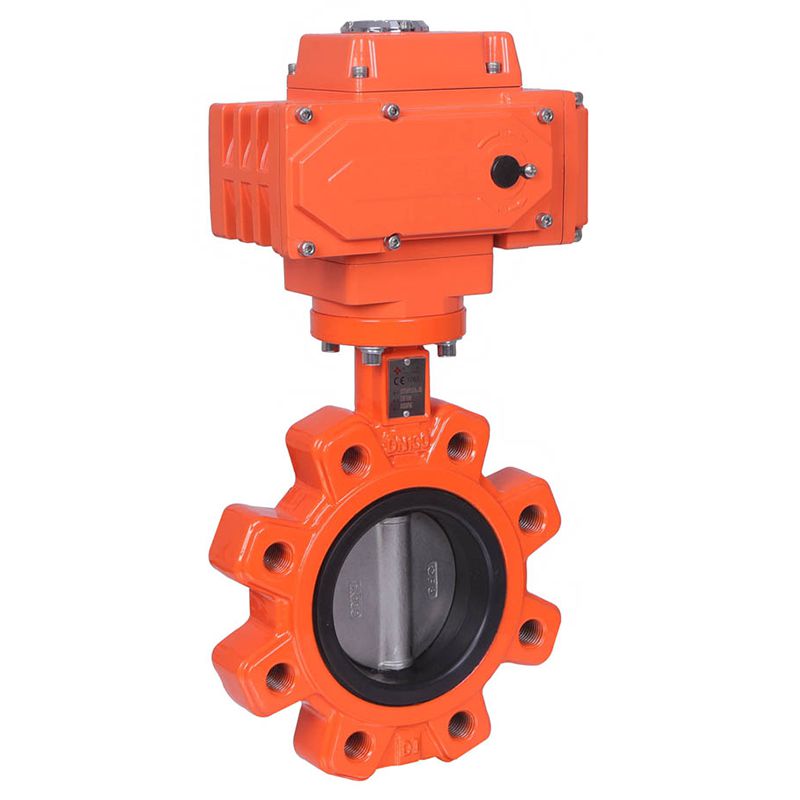

Vanne papillon à oreilles en caoutchouc

Applications

Les vannes papillon à oreilles en caoutchouc conviennent aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer, aux systèmes de canalisation de gaz et aux systèmes de transport d'acides et de bases faibles.

Informations de base
Gamme de taille
DN40-DN600
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps de vanne Fonte, Acier inoxydable, Acier moulé, Bronze d'aluminium 8 Engrenage à vis sans fin Acier moulé
2 Disque de vanne QT450 Nickelé, QT450 Revêtu de Nylon, Bronze d'Aluminium, Acier inoxydable 304, Acier inoxydable 316, Acier inoxydable 316L, Acier inoxydable 2507, Acier inoxydable 1.4469, et Acier inoxydable 1.4529 9 Boulons 45#, Acier inoxydable
3 Bague d'appui du siège Phénolique, bronze d'aluminium 10 Joint torique NBR
4 Siège de vanne (caoutchouc) EPDM, NBR, FTFE, silicone, élastomère fluoré, Résistant à la chaleur EPM et Résistant à l'usure EPM EPM résistant à l'usure 11 Anneau de retenue 50# Mangalliage
5 Tige supérieure 45#, 304, 316, 420 Acier inoxydable 12 Rondelle de butée 45# Acier galvanisé
6 Tige inférieure 45#, 420 Acier inoxydable 13 Joint d'étanchéité 45# Acier galvanisé
7 Tige de retenue UPVC, 45# 14 Manchon lubrifiant PTFE

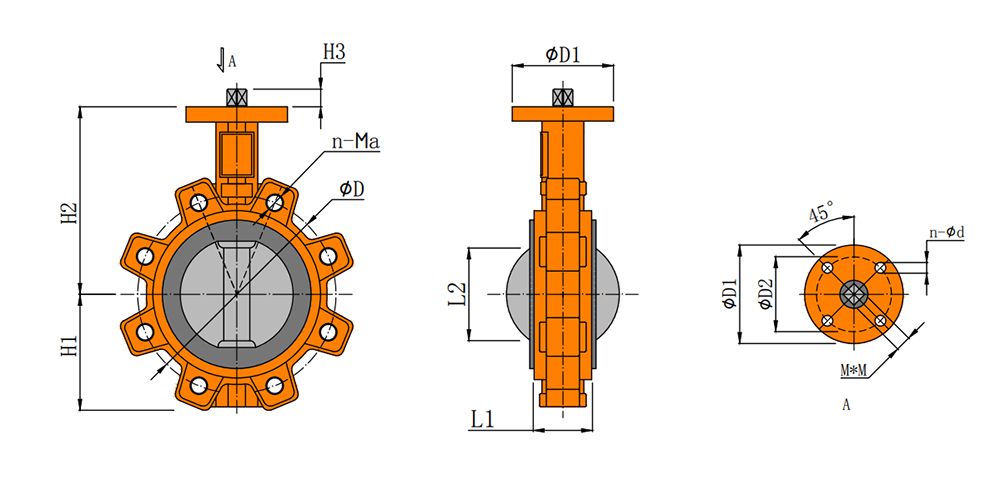

Spécifications
Spécifications
Taille ØD ØD1 ØD2 n-Ma n-Ød H1 H2 H3 M*M L1 L2
DN40 110 72 50 4-M16 4-Ø7 71 120 11 11*11 33.5 30
DN50 125 72 50 4-M16 4-Ø7 70 130 11 11*11 42 32
DN65 145 72 50 4-M16 4-Ø7 80 143 11 11*11 45 47
DN80 160 72 50 4-M16 4-Ø7 94 155 11 11*11 45 65
160 8-M16
DN100 180 92 70 8-M16 4-Ø10 108 170 14 14*14 52.1 91
DN125 210 92 70 8-M16 4-Ø10 122 190 17 17*17 55 112
DN150 240 92 70 8-M20 4-Ø10 134 210 17 17*17 56 146
DN200 295 125 102 8-M20 4-Ø12 167 243 22 22*22 61 194
295 12-M20
DN250 350 125 102 12-M20 4-Ø12 203 282 22 22*22 66 242
355 12-M24
DN300 400 150 125 12-M20 4-Ø14 241 310 27 27*27 77 292
410 12-M24
DN350 460 150 125 16-M20 4-Ø14 267 353 27 27*27 77 325
470 16-M24
DN400 515 175 140 16-M24 4-Ø18 310 380 40 36*36 87 380
525 16-M27
DN450 565 175 140 20-M24 4-Ø18 331 411 40 36*36 105 428
585 20-M27
DN500 620 210 165 20-M24 4-Ø22 379 468 50 46*46 130 474
650 20-M30
DN600 725 210 165 20-M27 4-Ø22 463 562 50 46*46 152 573
770 20-M33
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12238-89 ISO/DIN10631-91, AP1598
Dimension face à face GB12221-89 ISO5752-88
Raccordement de la bride GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Test de vanne GB/T13927-92 ISO/DIN 5208-87
Marque de vanne GB12220-89 ISO/DIN 5209-87
Exigences en matière d'alimentation des vannes GB/T12252 ／
Caractéristiques
  • Sensibilité réduite à la température : La méthode spéciale de raccordement des vannes papillon à oreilles en caoutchouc permet de minimiser la sensibilité aux variations de température.
  • Maintenance aisée : La conception simple et le nombre restreint de composants permettent à nos vannes papillon à oreilles en caoutchouc d'être faciles à installer et à entretenir.
  • Effet d'étanchéité remarquable : Le joint torique de nos vannes papillon à oreilles en caoutchouc se distingue par son importante résistance à la corrosion chimique. Il convient à divers fluides et garantit l'étanchéité de la vanne lorsqu'elle est fermée.
