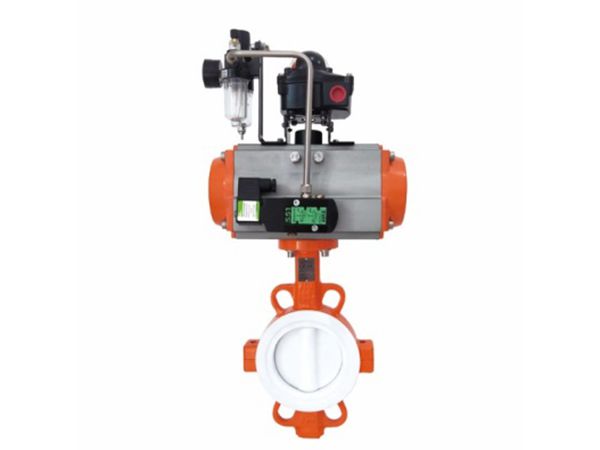

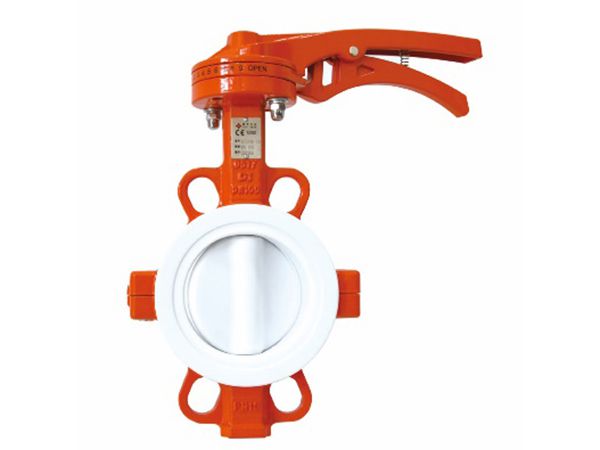

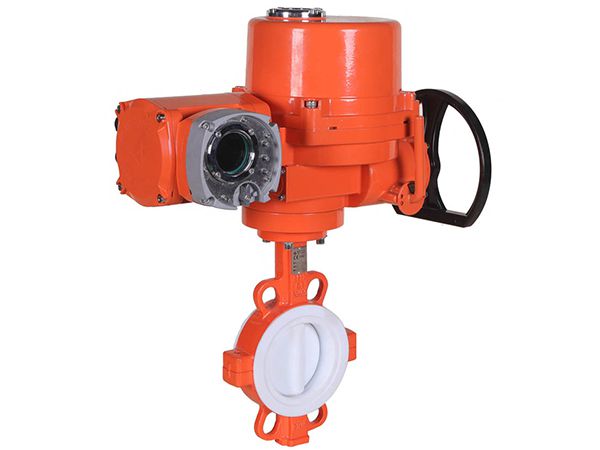

Vanne papillon Wafer revêtue PTFE

La vanne papillon revêtue PTFE est dotée d'un raccordement de type wafer et d'un siège en polytétrafluoroéthylène (PTFE), elle est certifiée par la FDA pour la sécurité alimentaire.

Applications

Les vannes papillon en PTFE conviennent à de nombreuses applications, notamment :

  • Transport des eaux usées
  • Transport de vapeur à haute température et à haute pression
  • Transport de fluides alimentaires
  • Transport d'eau de mer
  • Transport de substances corrosives telles que les acides et les bases
Informations de base
Gamme de taille
DN50-DN600
Plage de température T
0-120℃
Pression de fonctionnement maximale admissible PN
1.0Mpa
Pression nominale
1.5Mpa (Coque)
1.0Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps de vanne Fonte, acier moulé 6 Engrenage à vis sans fin Acier moulé
2 Disque de vanne Acier inoxydable revêtu de PTFE et acier moulé revêtu de PTFE 7 Boulons Acier inoxydable
3 Siège de vanne FTFE 8 Joint torique NBR
4 Tige supérieure Acier inoxydable 9 Manchon lubrifiant Bronze d'aluminium
5 Tige inférieure Acier inoxydable 10 Joint d'étanchéité Acier à ressort
Spécifications

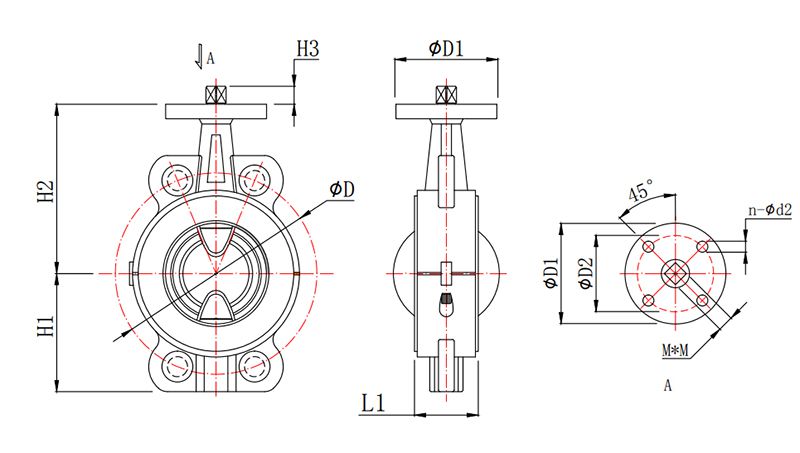

Spécifications
Taille ØD H1 H2 H3 L1 M*M D1 D2 n-Ød2
ASME EN(PN10) EN(PN16) JIS AS
DN50 121 125 125 120 114 75 140 11 43 11*11 72 50 4-Ø7
DN65 140 145 145 140 127 82 150 11 46 11*11 72 50 4-Ø7
DN80 152 160 160 150 146 90 160 11 46 11*11 72 50 4-Ø7
DN100 191 180 180 175 178 118 178 14 52 14*14 92 70 4-Ø10
DN125 216 210 210 210 210 131 190 17 56 17*17 92 70 4-Ø10
DN150 241 240 240 240 235 145 200 17 56 17*17 92 70 4-Ø10
DN200 299 295 295 290 292 173 240 22 60 22*22 125 102 4-Ø12
DN250 362 350 355 365 356 208 273 22 68 22*22 125 102 4-Ø12
DN300 432 400 410 400 406 244 310 27 78 27*27 150 125 4-Ø14
DN350 476 460 470 445 470 284 346 27 78 27*27 150 125 4-Ø14
DN400 540 515 525 510 521 320 375 40 102 36*36 175 140 4-Ø18
DN450 578 565 585 565 584 340 406 40 114 36*36 175 140 4-Ø18
DN500 635 620 650 620 641 365 438 50 127 46*46 210 165 4-Ø22
DN600 749 725 770 730 756 446 495 50 154 46*46 210 165 4-Ø22
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12238-89 ISO/DIN10631-91, AP1598
Dimension face à face GB12221-89 ISO5752-88
Raccordement de la bride GB9113.1-2000, GB/T9119-2010 ANSI.B16.5, ISO7005, JIS2220:2004, DIN2532
Test de vanne GB/T13927-92 ISO/DIN 5208-87
Marque de vanne GB12220-89 ISO/DIN 5209-87
Exigences en matière d'alimentation des vannes GB/T12252 ／
