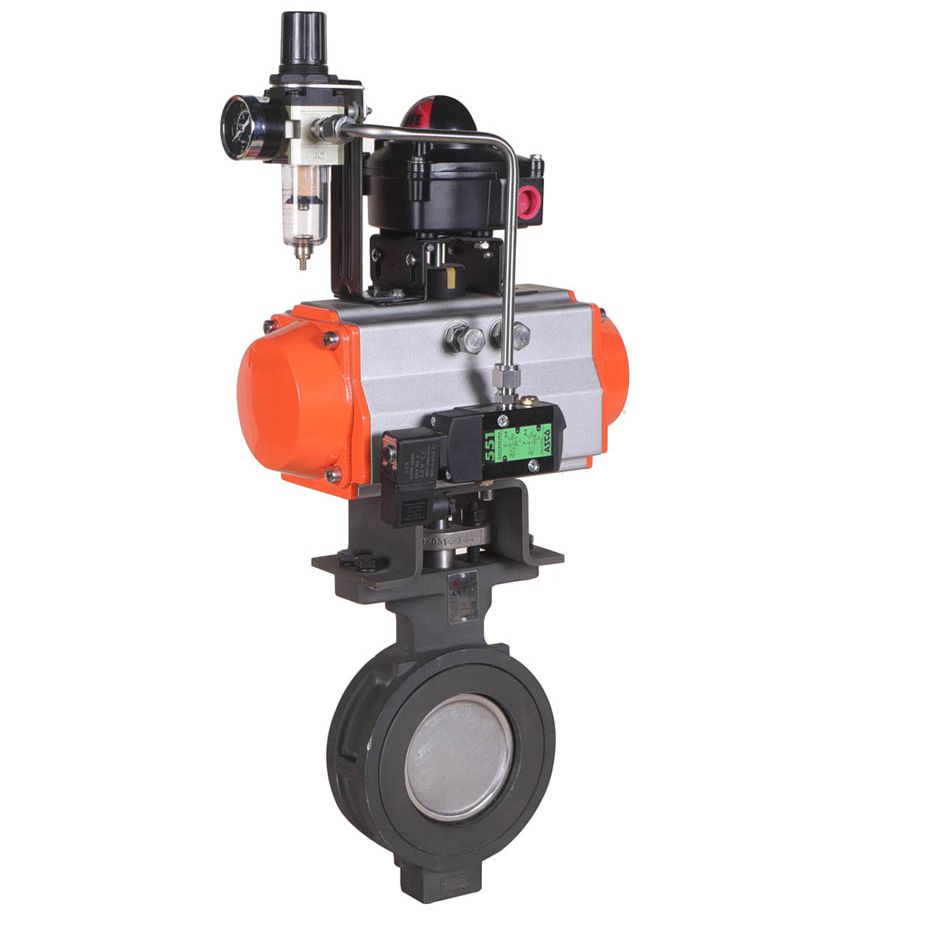

Vanne papillon haute performance à siège résilient

Applications

La vanne papillon haute performance à siège résilient convient particulièrement aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer, aux systèmes de canalisation de gaz, aux systèmes de transfert de poudre ainsi qu'aux systèmes de transport d'acides et de bases faibles.

Informations de base
Gamme de taille
DN50-DN300
Plage de température T
0-100℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps et chapeau de vanne QT450 6 Joint torique EPDM
2 Disque de vanne QT450+EPDM 7 Garniture PTFE
3 Tige de vanne 2Cr13 8 Boulons Acier inoxydable, 45#
4 Écrous de tige de vanne Bronze d'aluminium 9 Écrous Acier inoxydable, 45#
5 Presse étoupe QT450 10 Volant de vanne WCB
Spécifications

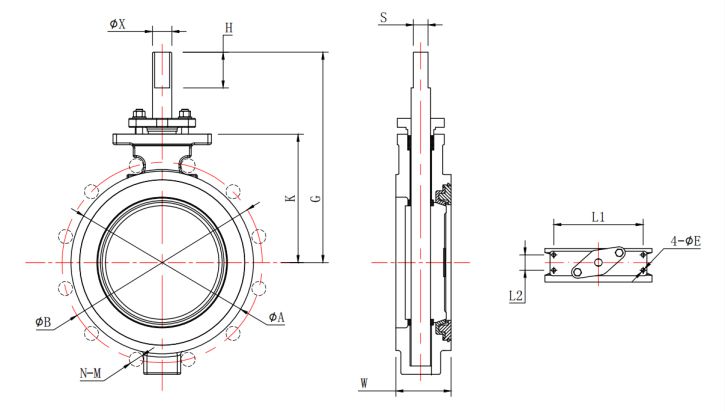

Spécifications
Taille L H D d c g n-Ød T f
PN10/16 PN10/16 PN10 PN16
DN50 178 241 138 158 125 99 4-Ø18 4-Ø18 17 2
DN65 190 270 173 180 145 118 4-Ø18 4-Ø18 17 2
DN80 203 292 173 196 160 132 4-Ø18 8-Ø18 19 3
DN100 229 333 200 215 180 156 8-Ø18 8-Ø18 20 3
DN125 254 384 230 250 210 184 8-Ø18 8-Ø18 20 3
DN150 267 420 230 280 240 211 8-Ø23 8-Ø23 20 3
DN200 292 512 270 336 295 266 8-Ø23 12-Ø23 21 3
DN250 330 602 350 405 350/355 319 12-Ø23 12-Ø25 25 3
DN300 356 705 350 460 400/410 370 12-Ø23 12-Ø25 28 4
DN350 381 782 450 515 460/470 430 16-Ø23 16-Ø25 28 4
DN400 406 880 480 580 515/525 475 16-Ø25 16-Ø30 28 4
DN450 432 980 600 650 565/585 530 20-Ø25 20-Ø30 29 4
DN500 457 1055 600 670/715 620/650 580 20-Ø25 20-Ø34 29 4
DN600 508 1260 600 780/810 725/770 680 20-Ø30 20-Ø40 38 4
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12234 ∕
Dimension face à face GB12221-89 ∕
Raccordement de la bride JB/T-79 ∕
Test de vanne JB/T-9092 ∕
Caractéristiques
  • Performance d'étanchéité inégalée : Des matériaux d'étanchéité flexibles sont appliqués comme éléments d'étanchéité. Ces matériaux se caractérisent par des performances optimales en matière d'élasticité et d'étanchéité, ce qui permet notamment d'éviter les fuites de liquide.
  • Application élargie : En raison des propriétés des matériaux, les vannes papillon à siège résilient sont destinées aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer, aux systèmes de canalisation de gaz et aux systèmes de transport de poudres.
