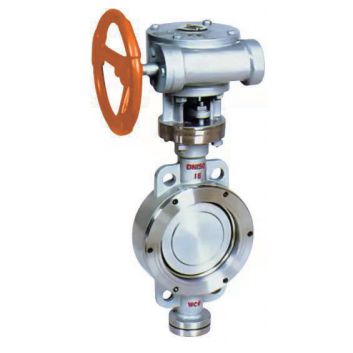

Vanne papillon haute performance à siège métallique

Applications

Les vannes papillon de haute performance à siège métallique sont destinées aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer et aux systèmes de canalisation de gaz.

Informations de base
Gamme de taille
DN50-DN1200
Plage de température T
0-150℃
Pression de fonctionnement maximale admissible PN
1.0-1.6Mpa
Pression nominale
1.5-3.75Mpa (Coque)
1.1-2.75Mpa (Joint)
Fluides applicables
Eau douce, eau de mer, air, etc.
Matériaux
No. Partie Matériau No. Partie Matériau
1 Corps et chapeau de vanne CF8, CF8M, CF3, CF3M, WCB 6 Garniture FTFE, Graphite
2 Disque de vanne CF8, CF8M, CF3, CF3M, WCB 7 Joint torique PTFE
3 Tige de vanne CF8, CF8M, 2Cr13 8 Boulons Acier inoxydable, 35CrMoA
4 Écrous de tige de vanne Bronze d'aluminium 9 Écrous Acier inoxydable, 45#, 35CrMoA
5 Presse étoupe CF8, CF8M, CF3, CF3M, WCB 10 Volant de vanne WCB

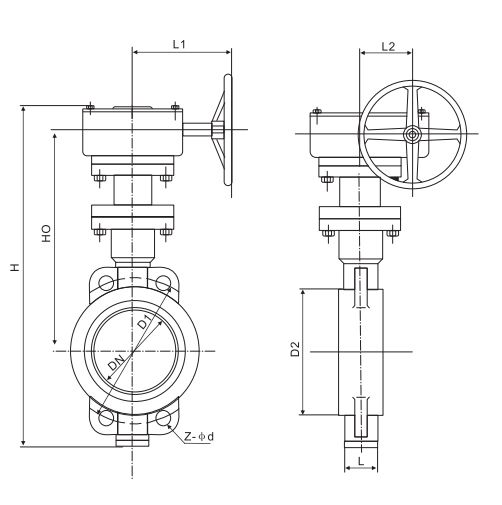

Spécifications

(sous une pression de 1,6 Mpa)

Spécifications
Taille L ØD ØD1 ØD2 c n-d0 W H
DN15 130 95 65 45 16 4-Ø14 120 220
DN20 150 105 75 55 16 4-Ø14 140 255
DN25 160 115 85 65 16 4-Ø14 160 275
DN32 180 135 100 78 18 4-Ø18 180 280
DN40 200 145 110 85 18 4-Ø18 200 300
DN50 250 160 125 100 18 4-Ø18 240 358
DN65 265 180 145 120 18 8-Ø18 240 375
DN80 280 195 160 135 20 8-Ø18 280 433
DN100 300 215 180 155 22 8-Ø18 320 502
DN125 325 245 210 185 24 8-Ø18 360 612
DN150 350 280 240 210 24 8-Ø22 360 676
DN200 400 335 295 265 26 12-Ø22 400 820
DN250 450 405 355 320 30 12-Ø26 450 969
DN300 500 460 410 375 30 12-Ø26 560 1142
DN350 550 520 470 435 34 16-Ø26 640 1280
DN400 600 580 525 485 36 16-Ø30 640 1452
DN450 650 640 585 545 40 20-Ø30 720 1541
DN500 700 705 650 608 44 20-Ø33 720 1676
DN600 800 840 770 718 48 20-Ø36 800 1874
DN700 900 910 840 788 50 24-Ø36 800 2083
DN800 1000 1020 950 898 52 24-Ø39 950 2400
DN900 1100 1120 1050 998 54 28-Ø39 1000 2950
DN1000 1200 1255 1170 1110 56 28-Ø42 1000 3245
DN1200 1300 1485 1390 1325 58 32-Ø48 1100 3850
Certifications
Article Norme Norme opérationnelle
Conception et fabrication GB12234 API600, ANSI B16.34
Dimension face à face GB12221-89 ANSI B16.10
Raccordement de la bride JB/T-79 ANSI B16.5
Test de vanne JB/T-9092 API598
Caractéristiques
    <
  • Performance à haute température et à haute pression : Les vannes papillon haute performance à siège métallique sont fabriquées à partir de matériaux d'étanchéité métalliques tels que l'acier inoxydable et les alliages. Elles offrent des performances remarquables dans les applications à haute température et à haute pression.
  • Résistance à la corrosion : Les matériaux d'étanchéité métalliques se caractérisent le plus souvent par une forte résistance à la corrosion, ce qui diminue le risque de fuites et de corrosion.
  • Longue durée de vie : Grâce à leurs propriétés de durabilité et de résistance à l'usure, les vannes papillon à siège métallique présentent une durée de vie plus longue, ce qui diminue la fréquence des opérations de maintenance et de remplacement.
